Práctica de montaje de un switch en un rack de comunicaciones

Introducción:
En esta practica se muestra cada paso de  la instalación de un switch de 24 puertos en un rack de 6U, realizado con mi compañero Aleix comabella. Esta practica  se realizó el 25 de noviembre.

Herramientas y accesorios
-Swicth
-Tuercas
-Tornilleria
-Destornillador plano - estrella

                                         Figura 1                                                 Figura 1.2
Luego de tener disponible  las herramientas y accesorios, comenzamos a instalar las tuercas en la segunda "U", ya que la primera se dejará libre según los criterios  del montaje.

Figura 2

Una vez fijadas las tuercas especiales con la ayuda del destornillador plano, se  le colocan los tornillos pequeños de switch  y se fija en el rack como se muestra en en la siguiente imagen



Figura 3

Conclusión:
Se ha cumplido el objetivo de esta practica, que era como montar un switch y también en que U debe ir  instalado. esta practica me pareció fácil,  aunque  se tarda mas que montando la regleta de alimentación

Practica de montaje de la regleta de alimentación en armario de comunicaciones

En esta practica tiene como objetivo como  instalar una regleta en cada paso en un Rack mural

Herramientas:

-Destornillador

-Rack mural

-Tornillos

-Regleta

-Tuercas

Al tener disponible el Rack, nos aseguramos  que este vacío

Figura 1

Ya que contamos con el rack, se coloca las tuercas en la primera "U" ya que ahí será el sitio de la regleta de alimentación

                                                     Figura 2.1                                     Figura 2.2

Luego de poner las tuercas  tomamos la regleta y la colocamos en  su sitio.

Figura 3

Y finalmente  tenemos instalada la regleta de alimentación en el rack

Figura 4

Conclusión
La experiencia al realizar la practica fue buena, no me pareció tan  difícil  y se entendía con claridad cada paso que se tenia que hacer para instalar una regleta en el rack

Practica 2 Montaje de toma de usuario RJ-45 hembra

En esta practica tiene como objetivo conocer cada paso para montar una toma de usuario de Rj-45 hembra, ademas de como manejar las herramientas indicadas para esta practica y  cual es la normativa que se aplica en este montaje
Herramientas utilizadas:
-Crimpadora
-Herramienta de inserción
-RJ-45
-Destornillador
-Tester
Es necesario que la roseta lleve su etiqueta Voz(v) o Datos(D) en cada cable.

Figura 1

luego de verificar la etiqueta (v) y (D) procedemos a quitar el marco  que rodea los conectores, usamos un destornillador estrella para  quitar los tornillos.

Figura 2

Una vez quitado, sacamos las rosetas para poder manejarlas con mas comodidad y así facilitar el trabajo

Figura 3

Después en la parte posterior  de cada roseta hay un  plástico de color azul que se debe quitar como lo muestra en la figura 4.1 y  separarlo cono esta indicado en la figura 4.2



                                   Figura 4.1                                  Figura 4.2

A continuación  tomamos la herramienta de inserción y  cortamos cada hilo conectado en la roseta.

Figura 5

En este paso veremos  que se han cortado todos los hilos  primero en la figura 6.1 y en la figura 6.2 vemos que aparece una serie de colores y las letras A y B



     Figura 6.1                                Figura 6.2

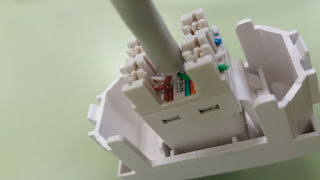

Luego procedemos a colocar los cables con la ayuda de herramienta de inserción una vez identificado que normativa  se aplicará

Figura 7

Despúes de insertar los cables a la roseta, se  coloca  el plástico Azul en su sitio

Figura 8

Ya asegurado el cable, colocamos todo en su sitio

Figura 9

Vídeo Tutorial de "Cómo hacer un cable de red con cable UTP y conectores RJ-45"

Practica 2 - Packet Tracer (Configuración de direcciones IP, mascaras y puertas de enlace en una red LAN

Se le asigna la IP  mascara por defecto a los equipos de la siguiente red LAN

Nos aseguramos en uno de los equipos que tenga la IP  correcta, esta vez en el equipo de Ana. usamos  el comando "ipconfig"

comprobamos que este correcto,  hacemos "ping [direccion ip] " y esperamos si hay conexión

Resumen del 21 Octubre al 4 Noviembre

A lo largo de estas semanas hemos visto temas como el tipo de cable par trenzado que son varios (UTP, STP y FTP) cada uno con sus respectivas características y funcionamiento, también  aprendimos  como interpretar planos y esquemas  de una red de datos en un  establecimiento o edificio.
se explicó  lo que son cada tipo de canalizaciones y sus componentes  importantes y en que tipo de local se debe utilizar,  ademas entendimos como  dibujar un armario rack con sus componentes que medidas tiene, que tipos son. finalmente hicimos una practica de hacer un cable de red, en esta aprendimos a manejar las herramientas adecuadamente también que es la normativa 568B.

Resumen de la semana, del 7 de octubre al 21 de octubre

En el transcurso de estas dos semanas vimos el tema  de los elementos de una red de datos los cuales consistían en aquellos que no necesitaban alimentación, tales como armarios de red,  panel de parcheo  etc.
también nos explicaron las características de los medios de transmisión guiados que son  los medios físicos,  su velocidad de transmisión, la distancia max, como se comportan frente a una interferencia magnética y su capacidad para   ser compatible con  diferentes tecnologías.
luego se explicó las características de un cable UTP,  los mas utilizados, de bajo costo, vulnerable a interferencias etc. por otra parte el STP es mucho mejor ya que es  apantallado; la fibra óptica en la cual la luz viaja a través del conductor siguiendo haces de nodos.
conocimos los 2 tipos de transmisiones inalambricas: Omnidireccional y direccional, también hemos visto un vídeo que
explica lo que es el espectro electromagnético.

Elementos de las redes de datos

A continuación  se muestra el esquema de los elementos de una red de datos.

Figura 3

Capas del Modelo OSI

A continuación  se mostrará el esquema de capas de modelo OSI y sus  definiciones

Figura 2

Clasificación de redes

A continuación se muestra el esquema   de "Clasificación de redes"  con cada uno de sus conceptos

Figura 1

Resumen de las semanas del 26 de septiembre al 7 de octubre

A lo largo de estas semanas  se ha ido explicando  sobre el tema de  las clasificaciones de redes que son varias tales como:  Area geografica, velocidad de transmision, medio de transmision, tipo de transferencia, titularidad y tecnologia de transmision. personalmente se me dificultaba diferenciar los conceptos de "tecnologia de transmision" con "tipo de transferencia".

Más tarde  nos explicaron el tema que se llama "principios de funcionamiento", de ahí  conocimos que era el modelo OSI, su significado, origen y sus 7 capas con su nombre y funcion.
 luego vimos la relación  que tenia el modelo TCP/IP con el OSI  ya que  ese modelo contiene 4 capas.

para anexar  se nos enseñó dos videos, el primero "Amanecer de la Red" y segundo que definia los modelos OSI y  TCP/IP..

EQUIPOS EN LAS REDES DE DATOS

Router:
Consiste en enrutar el trafico de red





Switch
 Se utilizan para conectar varios dispositivos en una misma red










Hub
 Este  actua repitiendo la misma señal a travez de cada puerto







Telefono IP












Impresora

CLASIFICACIÓN DE LAS REDES DE DATOS

Clasificación por topologia:

En bus: Este tipo se caracteriza por tener un solo canal de comunicaciones, en el cual los dispositivos se conectan.

En anillo: cada nodo esta conectado a la siguiente y el ultimo esta conectado al primero

En estrella: en este tipo estan conectadas directamente a un punto central y todas las conexiones tienen que pasar por ese punto central.

En Malla: En este tipo cada nodo esta conectado a todos los demas.

Clasificación por direccionalidad de datos:

Simplex: un equipo trasmite y otro recibe
Half-diplex: Solo un equipo trasmite a la vez.
Full-duplex: ambos equipos pueden transmitir y recibir a la vez  la informacion

Clasificacion por relacion funcional:

Cliente-servidor: consiste en que un cliente realiza peticiones a otro programa  (servidor) quien es el que da una respuesta

Peer-to-peer: conexion punto a punto, los nodos se comportan iguales entre si

ELEMENTOS EN LAS REDES DE DATOS

Rack





Estructura metálica que sirve para alojar sistemas informáticos y de redes telefónicas







Panel de parcheo

  Es un panel de conexiones, se encarga de  recibir todos los cables de un cableado








Cables de red

Es el medio que utilizan los pc para comunicarse con otros equipos en una red








RJ-45

Para conectar redes de ordenadores con cable estructurado








RJ-11
 Conector que se usa en redes de telefonía

AMANECER DE LA RED

En el video que acabo de ver explica como es el funcionamiento de una  red, describe como el protocolo Ip actúa  ingresando datos a un respectivo paquete  agregandole informacion del emisor, destinatario etc.

se explica la característica del router, un dispositivo inteligente, preciso, que controla el transito de paquetes y que guia a cada paquete a su camino; cuando los paquetes llegan al proxy, que es un intermediario y un servidor seguro. su funcion es buscar la URL en los paquetes pero si encuentra algo inadecuado en ellos y esta fuera de su protocolo el proxy lo destruirá. una vez  que  sale del proxy, el paquete continua  su ruta y llega al firewall local;  este  funciona de la siguiente manera: no permite entrar  información y paquetes dañinos a la red local y  se asegura  de cuidar la información y datos de la empresa o red local.  luego de  pasar por el firewall entra a internet, un ambiente totalmente distinto que se describe como un conjunto de redes interconectadas tambien comparandose con una telaraña.
El paquete  pasa por el firewall y este actua dirigiendo el paquete por los  puertos  25 (mensajeria) o 80 (http), luego llega al proxy este hace su funcion,  luego el paquete es abierto se lee su  informacion  contenida y se ejecuta el mensaje u orden que viene en el paquete y asi  termina su recorrido.

PRIMERAS IMPRESIONES SOBRE LA ASIGNATURA IRDT

En la presentación de esta asignatura IRDT me ha parecido interesante, se ha explicado y entendido  bien que contenidos se darán a conocer a lo largo del año.
Ademas que tengo un poco de conocimiento referente a componentes de redes, Cisco, capas de modelo OSI y VoIP; al saber que esos temas entran en la asignatura pienso que no estaré tan perdido en clase
